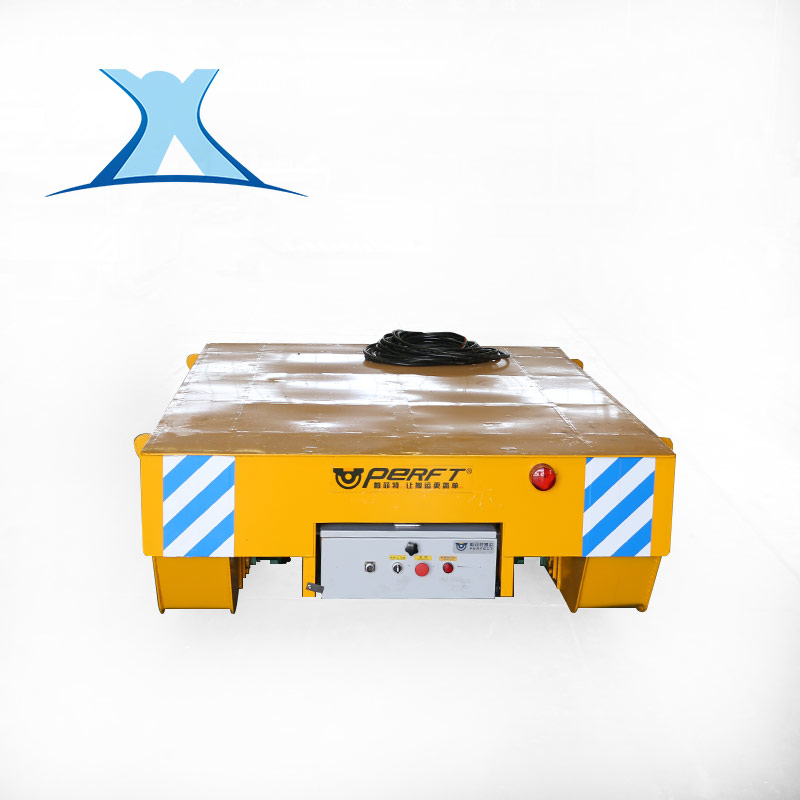

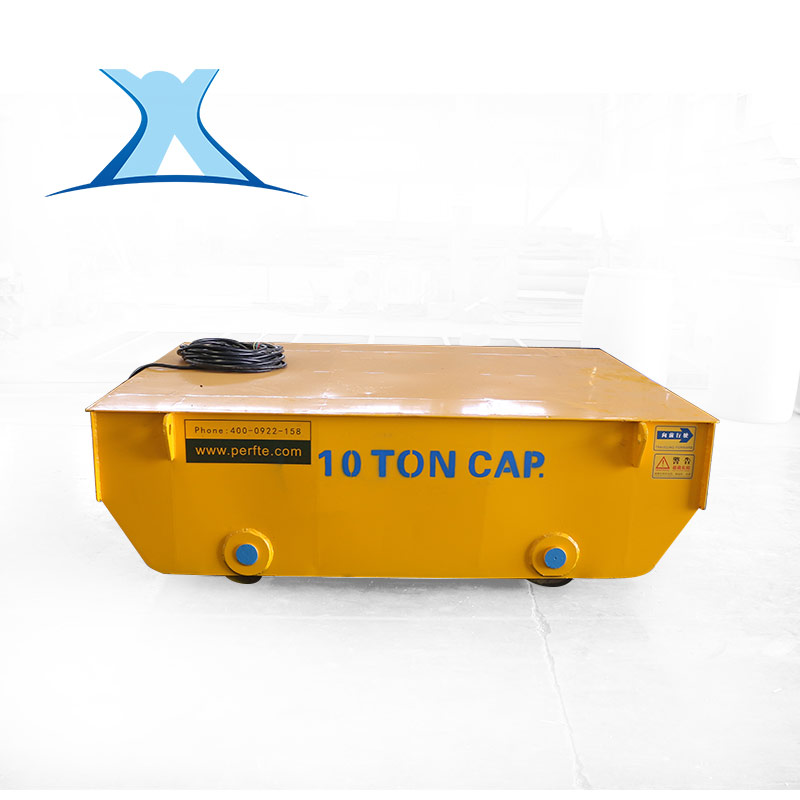

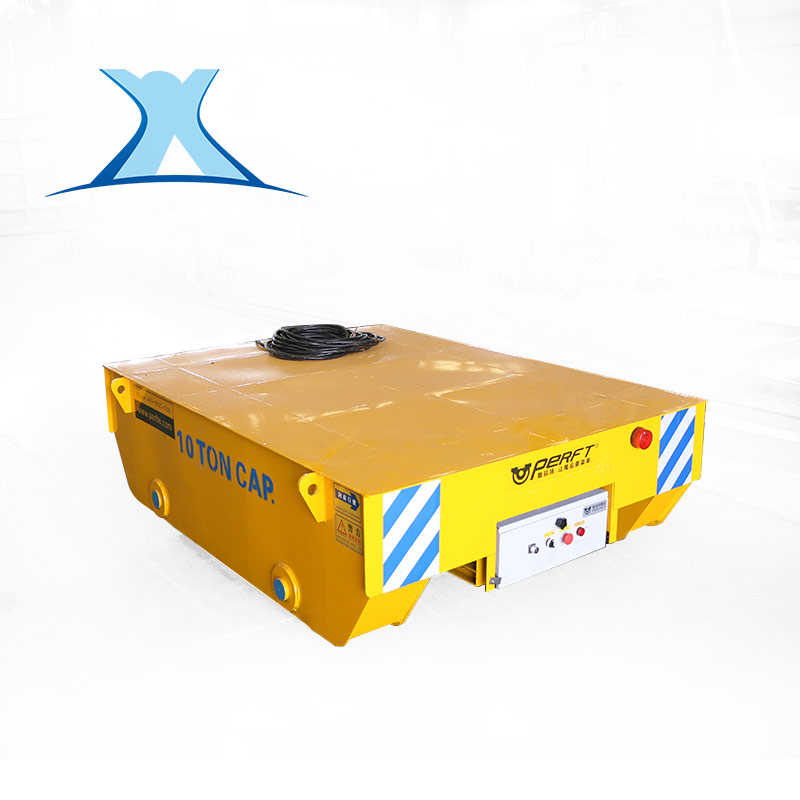

50t拖纜供電型

產品介紹：

1.安全載重系數高平車采用箱梁式結構，車輪采用的車加工，熱處理，平車的安全系數可以達到1.5 2.自動化程度高平車可以增加plc，實現自動化對接，無人操作車間 3.短途運行的

應用范圍：模具車間，地下礦井，工程、航天、煤炭、核能、水利等范圍

物料：鋼鋁卷，各類支架，鋁板，鋁料，鋼水，鋼包，機械配套

性能特點

工作原理

BTL 系列是拖電纜供電軌道平車，是將交流380V電纜線直接引入平車電氣控制系統，來控制平車的啟動，停止，前進，后退等。通過平車的移動來拖動放置在地面上的電纜實現平車供電，電纜線放置在兩軌道中心，操作系統為低壓36V電源控制。

技術參數

BTL系列電動平車是托纜供電式電動平車。電纜的一端接在地面電源上，經過電纜滑車、牽引鋼絲繩引入控制箱，再給平車上YZ電機提供電力，來拖動平車運行。但運行距離不能太長，一般不能超過50m，太長容易纏繞電纜。



BTL 拖纜供電電動平車主要技術參數
型號	BTL	BTL-6	BTL-10	BTL-16	BTL-25	BTL-40	BTL-63	BTL-100	BTL-160	BTL200
額定載重量（t）		6	10	16	25	40	63	100	160	200
臺面尺寸(mm)	長 L	3600	3600	4000	4500	5000	5600	6300	8000	8200
	寬 B	2000	2000	2200	2200	2500	2500	2800	2800	2800
	高 H	550	550	600	650	700	850	900	1100	1250
運行速度（m/min）		30	30	30	30	25	25	20	20	20
輪距A（mm）		2000	2200	2200	2500	2800	3200	3600	4500	4500
軌內側距C（mm）		1435	1435	1435	1435	1435	1435	1650	2000	2000
車輪直徑 (mm)		300	300	400	500	500	600	700	700	700
底部間隙（mm）		50	50	50	60	60	60	60	70	70
電機型號/功率（KW）		YZ132M1-6		YZ132M2-6		YZ160M1-6	YZ160M2-6	YZ160L-6	YZ160M2-6	YZ160L-6
		2.2		3.7		5.5	7.5	11	2X7.5	2X11
電源方式	托纜	三相380V
推薦鋼軌型號		P24		P24	P38	P43		QU80	QU100
車輪數量		4		4		4		4	8	8
輪壓（t）		1.91	3.21	4.87	7.5	11.5	16.9	27.6	22.8	28.5
參考重量（t）		3.4	3.72	4.2	6	8.5	11.4	15.2	25.5	31.5
說明：
1）其軌距、臺面尺寸、額定起重量可根據用戶需求另行設計、制造。
2）無線遙控裝置可選
3）可選變頻器調速電控
4) 路軌車來回走設定系統
5）路軌車遇人2米自動停車、報警
